Collettori e Misuratori di Portata per Impianti Radianti: Perché Sono Fondamentali
Quando si progetta un impianto di riscaldamento radiante, spesso si pensa prima al tipo di sistema e alle tubazioni. Tuttavia, collettori e misuratori di portata sono altrettanto importanti perché svolgono un ruolo essenziale nella regolazione della distribuzione dell’acqua e delle portate, garantendo prestazioni ottimali dell’impianto.
Qual è il ruolo dei collettori e dei misuratori di portata?
Il collettore è il cuore dell’impianto radiante: è il punto in cui convergono le tubazioni di mandata e ritorno dei vari circuiti. Collega le tubazioni alla fonte di calore (caldaia o pompa di calore) e invia l’acqua a ciascun circuito con la portata corretta.
Un collettore è composto da:
Barra di mandata (alimentata dall’acqua calda proveniente dal generatore), dotata di flussometri per impostare e leggere la portata di ogni circuito.
Barra di ritorno, con valvole che aprono o chiudono i circuiti in base alle impostazioni dei termostati ambiente.
Perché è importante bilanciare un impianto radiante?
Il bilanciamento idraulico è indispensabile per il corretto funzionamento e l’efficienza energetica. Senza bilanciamento:
I circuiti più corti ricevono troppa acqua -> ambienti surriscaldati.
I circuiti più lunghi ricevono poca acqua -> ambienti freddi.
Regolando le portate con i flussometri, si crea la giusta resistenza su ogni circuito, garantendo calore uniforme, comfort ottimale e riduzione dei consumi.
Prodotti Emmeti per la Distribuzione e il Bilanciamento
Emmeti offre soluzioni complete per la gestione e la regolazione degli impianti radianti:
Collettore Topway S con Misuratori di Portata
Collettore in acciaio inox AISI 304, dotato di flussometri integrati per una regolazione precisa. Ideale per impianti radianti a pavimento, parete e soffitto. Scopri il prodotto!
Kit Detentore con Misuratore di Portata
Accessorio per collettori Topway, consente la regolazione fine della portata su ogni circuito. Dettagli prodotto.
Gruppi di Miscelazione Floor Control Unit S
Unità preassemblata con collettori, flussometri e circolatore elettronico, ideale per impianti misti (radianti + radiatori). Garantisce regolazione climatica e bilanciamento automatico. Scopri il prodotto.

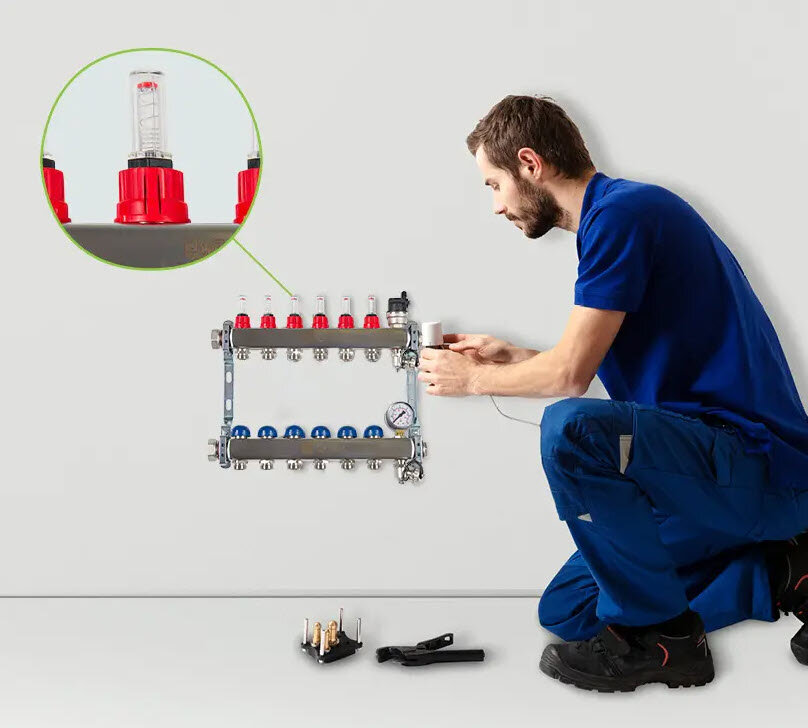

Come Regolare i Flussometri
Una volta calcolata la portata necessaria per ogni circuito (in base alla superficie e al carico termico), è possibile regolare i flussometri manualmente, senza attrezzi. La scala graduata consente di leggere la portata in litri/minuto e fissare la regolazione con la clip di sicurezza.
Scopri la gamma completa di collettori Emmeti e richiedi una consulenza personalizzata per il tuo impianto radiante. Contattaci ora!
