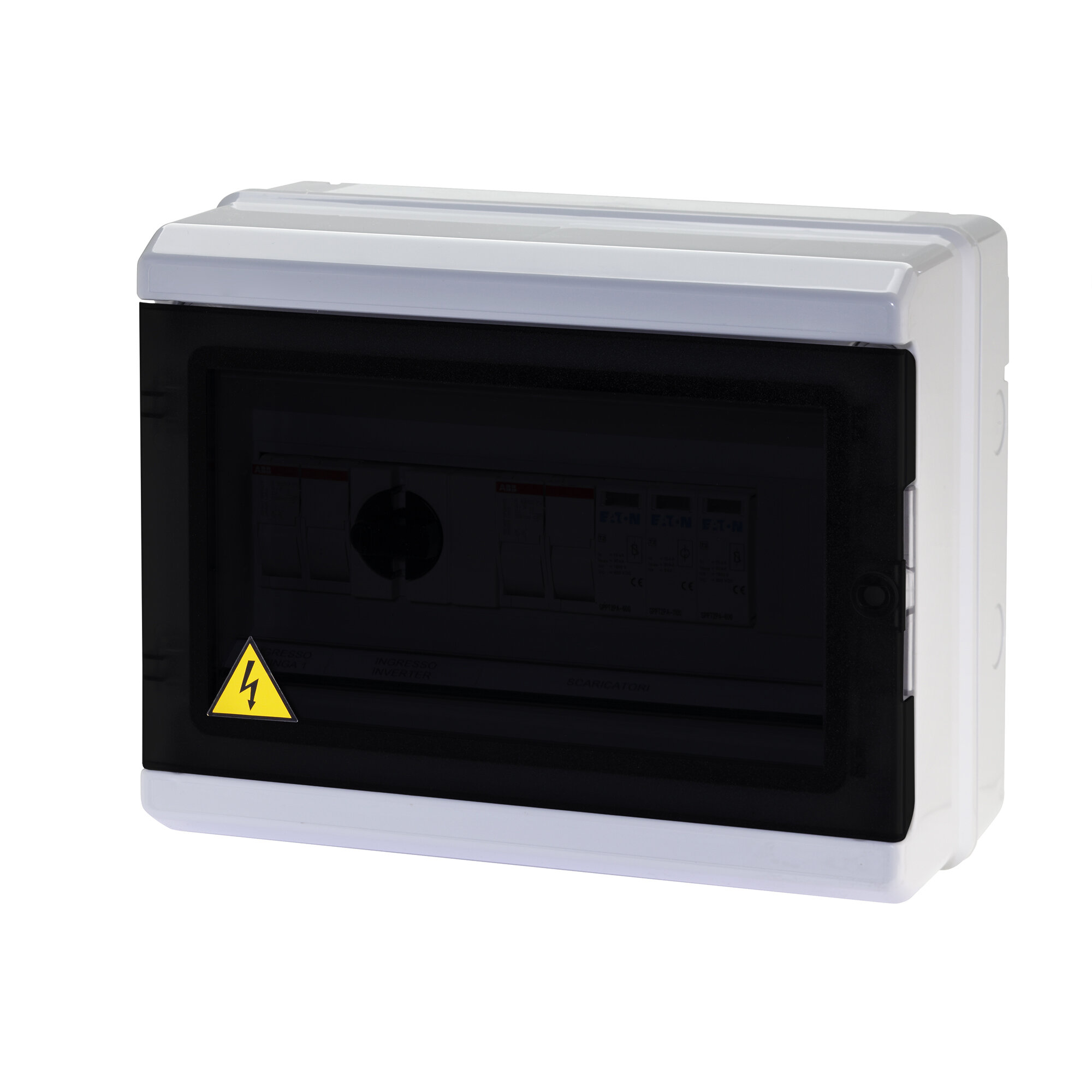

Quadro di campo DC
Quadro di campo DC per impianti fotovoltaici fino a 6 kW.
Conforme alle norme CEI.
Tutti i quadri sono forniti completi di fusibili.
Composizione Quadro di campo DC 1-6 kW con n° 1 stringa (codice 02731600)
Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe in parallelo (codice 02731602)
Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe indipendenti (codice 02731604)
Conforme alle norme CEI.
Tutti i quadri sono forniti completi di fusibili.
Composizione Quadro di campo DC 1-6 kW con n° 1 stringa (codice 02731600)
- N° 1 Centralino parete 298x260x140 - 12M IP65 Grigio
- N° 2 Portafusibili sezionabili 2P 10,3x38 1000 Vdc 20 A
- N° 1 Scaricatore di sovratensione 3P 40 kA 600V DC
- N° 2 Fusibili 10,3x38 1000 V 16 A
- N° 2 Fusibili 10,3x38 1000 V 10 A
Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe in parallelo (codice 02731602)
- N° 1 Centralino parete 298x260x140 - 12M IP65 Grigio
- N° 3 Portafusibili sezionabili 2P 10,3x38 1000 Vdc 20 A
- N° 1 Scaricatore di sovratensione 3P 40kA 1000 V
- N° 4 Fusibili 10,3x38 1000 V 16 A
- N° 2 Fusibili 10,3x38 1000 V 10 A
Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe indipendenti (codice 02731604)
- N° 1 Centralino parete 410x285x140 - 18M IP65 Grigio
- N° 4 Portafusibili sezionabili 2P 10,3x38 1000 V 20 A
- N° 2 Scaricatori di sovratensione 3P 40 kA 1000 V
- N° 4 Fusibili 10,3x38 1000 V 16 A
- N° 4 Fusibili 10,3x38 1000 V 10 A
| Modello | Q.tà per conf. | Codice |
|---|---|---|
Modello Quadro di campo DC 1-6 kW n° 1 stringa | Q.tà per conf. 1 pz | Codice 02731600 |
Modello Quadro di campo DC 1-6 kW n° 2 stringhe in parallelo | Q.tà per conf. 1 pz | Codice 02731602 |
Modello Quadro di campo DC 1-6 kW n° 2 stringhe indipendenti | Q.tà per conf. 1 pz | Codice 02731604 |
