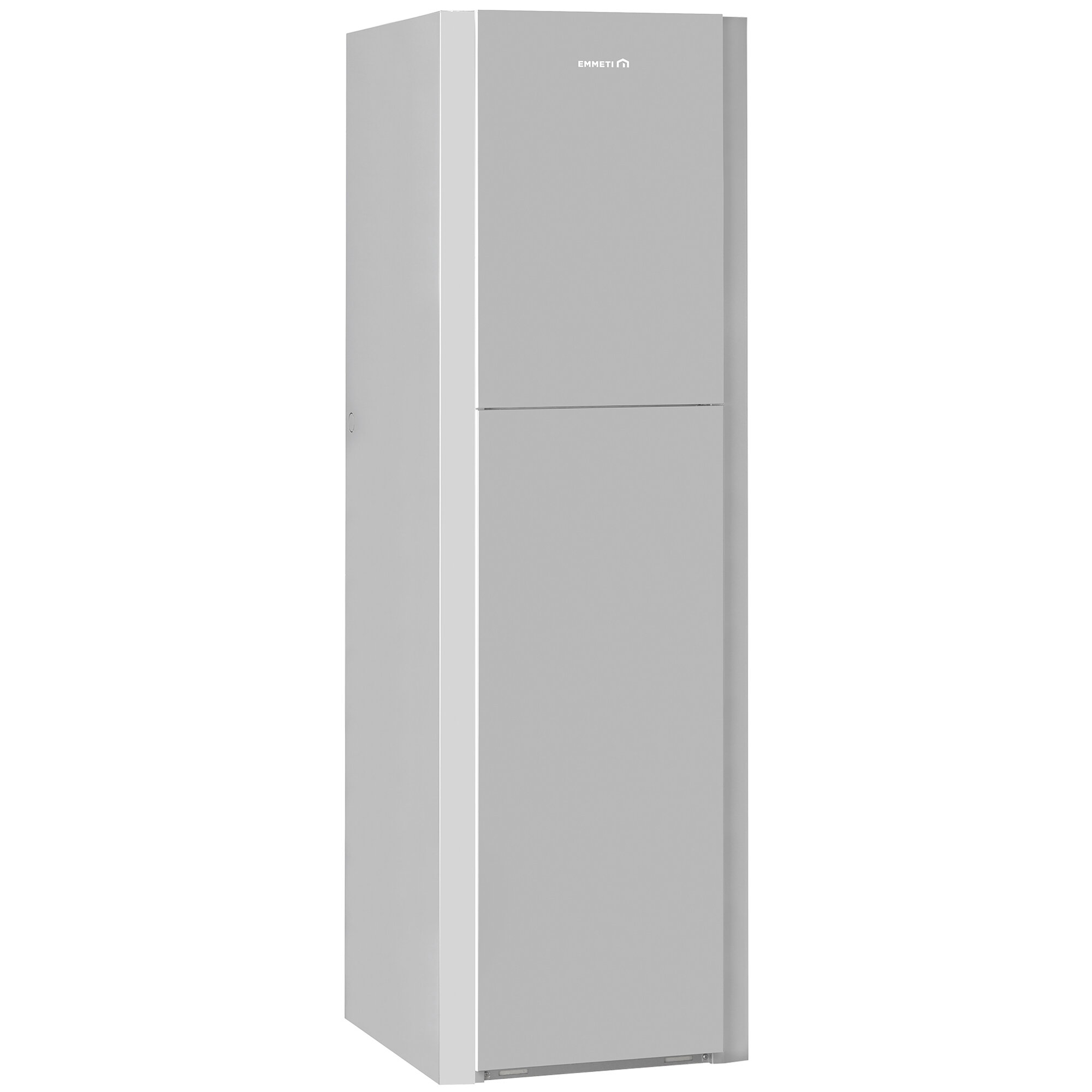

Eco Hydro Kit

Eco Hydro Kit è il modulo centrale termica per sistemi in pompa di calore MIRAI-SMI 4.0.
Il Kit è contenuto all'interno di un modulo estetico colore grigio metallizzato e con possibilità di installazione a vista, ed è dotato di attacchi semplificati posizionati su apposita dima sul retro della stessa.
Rappresenta la soluzione ideale per la produzione di acqua calda sanitaria in abbinamento alla pompa di calore MIRAI-SMI 4.0, all'interno di appartamenti in cui non si vuole optare per lo scaldacqua a pompa di calore, in quanto potenzialmente rumoroso e la cui installazione richiederebbe la necessità di forare le murature per portare i condotti dell'aria all'esterno (questo, in particolare, nel caso in cui si debba andare ad installare il prodotto in un disimpegno posto nella posizione centrale dell'appartamento).

Rappresenta un vero e proprio "Modulo centrale termica", in quanto ad esso vanno direttamente collegati i due tubi di mandata e ritorno pompa di calore, i due tubi di mandata e ritorno impianto a pavimento, ingresso acqua fredda sanitaria e uscita acqua calda sanitaria.
Gli attacchi idraulici sono tutti sul lato posteriore con valvole a sfera ed etichette identificative: sono tutti della misura 1" F, ad esclusione degli attacchi ingresso AFS e uscita ACS, che hanno misura ¾" F.

È costituito da:
- Bollitore sanitario 180 litri (mod. ITM-200B) oppure 340 litri (mod. ITM-400B), vetrificato, schiumato, con serpentino maggiorato per pompa di calore.
- Anodo elettronico a protezione del bollitore sanitario.
- Resistenza elettrica integrativa per produzione ACS, potenza 1,2 kW
- Sonda di temperatura ACS da installare sul bollitore e da collegare in morsettiera alla pompa di calore MIRAI-SMI 4.0.
- Accumulo inerziale 25 litri.
- Vaso d’espansione 10 litri circuito primario riscaldamento/raffrescamento
- Vaso d’espansione circuito sanitario (8 litri sul mod. ITM-200B, 10 litri sul mod. ITM-400B).
- Valvola deviatrice a 3 vie di priorità sanitario.
- Valvola di by-pass differenziale.
- Valvole sfiato aria automatiche.
- Valvola di sicurezza accumulo sanitario.
- Manometro installato su circuito primario.
- Valvola di caricamento circuito primario.
- Valvola di sicurezza sull’accumulo sanitario.
- Valvola di scarico acqua sull’accumulo ACS.
- Piedini regolabili.
- Predisposizione per installazione misuratore di portata per MIRAI-SMI 4.0, lunghezza=130 mm, attacchi filettati 1" maschio.
- Predisposizione per installazione pompa di rilancio.


Dati tecnici Accumulo ACS:
- Capacità: 180 l (mod. ITM-200B), 340 l (mod. ITM-400B)
- Pressione massima di esercizio: 6 bar
- Dispersione S (mod. ITM-200 B): 80 W (UNI EN 12897 con Tacqua = 65 °C e Tambiente = 20 °C)
- Dispersione S (mod. ITM-400 B): 100 W (UNI EN 12897 con Tacqua = 65 °C e Tambiente = 20 °C)
- Dispersione specifica (mod. ITM-200 B): 1,78 W/K
- Dispersione specifica (mod. ITM-400 B): 2,22 W/K
- Classe di efficienza energetica: C

Dati tecnici Accumulo Inerziale:
- Capacità totale (volume utile): 26 l
- Pressione massima di esercizio: 3 bar se abbinata alla PdC
- Isolamento in poliuretano espanso rigido: 40 mm
- Dispersione S: 40 W (UNI EN 12897 con Tacqua = 65 °C e Tambiente = 20 °C)
- Dispersione specifica: 0,89 W/K

Campo di funzionamento:
- Temperatura interna: 0 – 40 °C
- Temperatura acqua: 5 – 75 °C

Dimensioni [LxPxH]:
- Mod. ITM-200B: 601 x 639 x 1973 mm
- Mod. ITM-400B: 751 x 785 x 2100 mm

Peso (senza acqua):
- Mod. ITM-200B: 165 kg
- Mod. ITM-400B: 210 kg
Modello Q.tà per conf. Codice
Modello ECO HYDRO KIT ITM-200B
Q.tà per conf. 1 pz
Codice 07245601
Modello ECO HYDRO KIT ITM-400B
Q.tà per conf. 1 pz
Codice 07245630
